景区办公楼弱电整体解决方案
一、项目概况
壹加健康位于广州南沙区，内部区域为一层楼，占地面积约为：600平方，现需要对内部的弱电系统进行组网，涵盖网络系统、无线覆盖、语音电话、会议室音响、会议室显示系统满足现有的智能化需求。
项目概述：
根据甲方用户的沟通的需求，甲方针对内部的管理与实际需要，对办公各个区域的弱电系统进行搭建。本系统采用全数字化网络构成
二、项目要求
根据用户要求及图纸设计：
1、    有线网络系统点位：44个
2、    无线网络系统点位：8个
3、    语音点位点位：12个
4、    监控系统点位：6个
5、    会议室音响系统：1套含两个无线手持话筒
6、    会议室液晶拼接系统：1套3行3列
7、    机房静电地板安装：10平方（含损耗）
三、系统设计原则
 随着管理的进一步完善，弱电智能化系统的完善,既可提高工作效率，使各种应用成为一个科学管理的典范。这就要求系统方案设计中充分考虑可能完善的整体规划，并围绕当前应用需求的特点本着实用与发展相结合的总体原则：
以满足目前的应用为出发点，合理优化设计方案；并兼顾未来的应用需求和技术发展，为系统在技术上提供有效的平滑过渡环境。
3、1  实用可靠性
本次方案设计遵循以下原则：
1）    先进性：本系统采用先进的技术和设备，一方面反映了系统所具有的先进水平，另一方面又使得系统具有强大的发展潜力。
2）    可靠性：本系统是一个实际使用的工程，其技术和设备必须是相对成熟的。所以，在投资费用允许的前提下，我们充分利用现代最新技术、最可靠的成果，以便该系统在尽可能长的时间内与社会发展相适应。
3）    可维护性：一方面是易于故障的排除，另外一方面是日常管理操作简便。
4）    安全性：采取多种手段防止各种形式与途径的非法破坏，使系统处于正常运行。
5）    整体性：本系统对多种因素统筹考虑，以构成一个有机的安全防范系统。
6）    应用性：本系统设计，应首先考虑到能满足业主功能要求和实际应用的需要。
7）    开放性：为保证各供应商产品的协同运行，同时考虑到投资者的长远利益，本系统必须是开放系统，并结合相关的国际标准或工业标准执行。
8）    可扩充性：本系统必须具有在系统产品的系列、容量与处理能力等方面的扩充与换代的可能。这种扩充不仅充分保护了原有投资，而且具有较高的综合性能价格比。
9）    规范性：本系统是一个综合性系统，在系统设计和建设初期，应着手参考各方面的标准与规范，并且应遵从该规范各项技术规定，做好系统的标准化设计与管理工作。
四、系统图纸及构成

4.1、网络系统
网络系统由路由器及全千兆交换机组网构成、将数字信号传送至前端与电脑相连

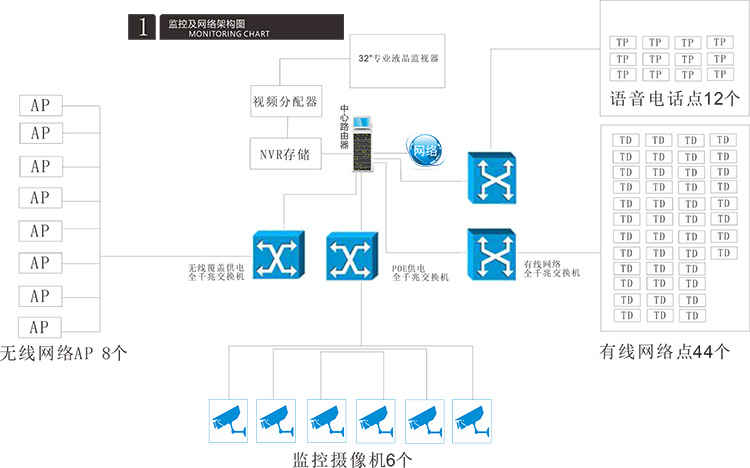

有线、无线网络系统、监控、语音电话系统拓扑组网构成如下：


说明：
4.1.1有线网络系统由前端模块及传输载体（六类非屏蔽网线）及全千兆交换机组网而成
4.1.2无线网络系统由AP+六类非屏蔽网线+无线控制器+POE供电全千兆交换机组网而成
4.1.3网络数字监控系统有前端摄像机+POE供电全千兆交换机+NVR存储解码上监视器组网而成，该监控系统监控录像保留时间设计为一个月
4.1.4语音电话系统由电信猫+程控交换机+前端语音模块组网而成
4.2液晶拼接系统构成如下：
实际效果如下：

实际效果如下：

说明：液晶拼接系统应客户要求将该屏幕安装在手术报告厅，3行3列共9张屏，拼缝为双屏3.5mm（具体参照如上效果图）
4.3监控前端
根据壹加健康的要求及现场实际情况，广州钜兆数据集成有限公司在认真研究情况下，并结合的实际要求，选择先进的监控产品，以安全监视为目的，使管理人员及保安在足不出户的情况下，可对整个厂的设备安全及人员运作情况有足够的了解。
4.3.1、200万防水POE供电高清半球摄像机（POE供电）
使用部位：主楼办公区域
数量：6个
品牌：海康威视
使用场景
适用于道路、仓库、地下停车场、酒吧、管道、园区等光
线较暗或无光照环境且要求高清画质的场所
图像相关
• 最高分辨率可达1920 × 1080 @ 25 fps，并可输出实时图像。
• 码流平滑设置，适应不同场景下对图像质量、流畅性的不同要求。
• 支持GBK 字库，支持更多汉字及生僻字叠加。
• 支持OSD 颜色自选。
• 支持调节饱和度，亮度，对比度，锐度，AGC，白平衡。
• 支持3D 数字降噪，支持数字宽动态。
红外功能
• 高效阵列红外灯，使用寿命长，照射距离最远可达50 m。
• 支持Smart IR，防止夜间红外过曝。
• ICR 红外滤片式自动切换，实现真正的日夜监控。
• 支持日夜两套参数独立配置。
系统功能
• 支持PoE 供电功能（可选）。
• 符合IP67 级防尘防水设计，可靠性高
• 支持低码率、低延时、ROI 感兴趣区域增强编码。
• 功能齐全：心跳，镜像等。
• 支持双码流，支持手机监控。
• 支持萤石云平台接入。
• 支持Email、FTP、NTP 服务器测试。
安全服务
• 支持HTTPS 等安全认证，支持创建证书。
• 初始设备开机需设置密码，保障密码安全。
• 支持用户登录锁定机制，及密码复杂度提示。
4.3.2中心控制系统
控制部分是整个系统的“心脏”及“大脑”，是实现整个系统功能的指挥中心。控制部分主要由总控制中心组成，总控制中心主要的功能有：视频信号放大分配，图像信号校正补偿，图像信号切换，图像信号的记录，以完成对被监视场所全面详细的监视或跟踪监视。
  24口POE全千兆中心交换机（用于无线覆盖供电及信号传输）
数量1台
  48口全千兆口接入交换机（用于有线网络传输）
  数量：1台
  无线覆盖控制器（用于控制无线覆盖）
数量1台
32寸工业监视器
  数量：1台
监控系统具有开放性、可扩性、兼容性和灵活性。监控系统以安全为核心，随着21世纪的到来，安全技术在广度和深度上的发展，使得监控系统演绎成综合性集成系统。因此，我们的系统具有很强的开放性，不管是何种网络传输方式都能有机融合成一个整体。系统应用范围大小差异很大，这就要求系统能适合多种规模，要有较强的可扩性。我们的系统能随时适应对系统的扩容要求，系统具有很强的兼容性和灵活性，能适应产品的升级换代。
监控系统必须具有安全性、可靠性、容错性。系统设备的安全性、可靠性是个非常重要的指标。我们的系统具有较强的容错性和自检功能，能够避免操作人员误操作等引起系统工作不正常现象的发生。合理的性能价格比。在系统设计时，从实际出发，在有限的价格下， 追求最高的性能。我们的系统采用嵌入式网络型监控，辅于传感器，组建综合监控管理系统具有较好的成本优势
系统的稳定性和安全性
本系统适应监控网络化趋势，不落后，不重复投资；机房监控系统采用内部局域网通信和管理，更稳定更安全。采用TCP/IP方式，各监控机房可以很容易地与监控管理中心及数据库建立起联系，用较低的成本，对监控机房的动力设备、机房环境、安全保卫消防、视频图像等信息实施统一平台下的监控。
系统都均做可靠行接地，以防静电。
4.3.3录像部分
8路网络硬盘录像机
品牌；海康威视
数量：1台
存储硬盘：希捷紫盘监控专用6T
数量：1块
4.3.4手术报告室音响系统
单10寸两分频会议专业音箱 4只
手持无线麦1对
音箱功率放大器1台
电源时序器一台
五、清单列表：
七、售后服务
一、我公司承担本项工程的优势：
广州钜兆数据集成有限公司是专业从事监控工程的公司，公司具有丰富的大型监控工程的设计和施工经验。
广州钜兆数据集成有限公司拥有一百多人的专业技术骨干队伍，拥有非常丰富的监控工程设计和施工经验。能够独立承担大项工程的设计和施工任务，多次得到了建设单位好评。
二、保修、售后服务及零部件供应
围绕产品供货所提供的技术服务范围包括从咨询规划、设计配合、设备选型、设备供货、安装督导、软件编程、系统调试、竣工验收直至系统保修、售后服务、人员培训以及零部件供应的一条龙服务。除了我们提供的系统具有技术上的先进性以外，近年来，我公司还在售后服务环节上制订严格的保障措施，这也是我们赢得客户信赖的另一个重要原因。
系统验收时，与系统移交同时提供技术文件与资料，包括中文操作说明书、维护保养说明书，原文随机资料和工程记录文件。对用户操作人员进行培训，时间和人数由用户根据需要确定。
系统进入正式运行后，提供为期一年的工程保修期，起算日期为系统交付使用之日。售后服务是我公司十分重视的一项服务程序，完全严格按照ISO9000质量认证体系执行，我公司提供“24小时随传服务”，及时派遣技术人员修理、更换损坏设备。设备保养工作采取定期、不定期或遭遇问题抢修的方式进行。
当设备在工作日出现故障时，甲方使用人员填写一份维修记录传真至我公司，我公司将立即在15分钟内回复，45分钟内提出书面解决方案传真至甲方使用部门。
当设备在非工作日出现故障时，甲方使用部门人员请拨打技术人员手机联系，我公司也将尽快在60分钟内提出解决方案。并在8小时（非工作日顺延2小时）内赶到现场排除故障；
储备充足的备品备件，以保证系统运行内的零部件更换与维修，保修期满后仍保证以优惠价格提供系统所需的设备和零部件。
其他售后服务工作还包括：对数字录像系统和计算机集成管理系统提供免费升级软件；随时记录并解答用户提出的技术和操作问题；建立质量回访制度，定期派人检查检修各系统设备。
